システム開発における業務フローの作り方｜可視化で開発の成功率を上げる実践手法
システム開発プロジェクトが思うように進まず、納期遅延や予算超過に悩んでいませんか？その原因の多くは、プロジェクト開始時の業務フロー設計の不足にあります。
業務フローは、開発チーム全員が業務の全体像を共有し、抜け漏れのない要件定義を行うための重要な基盤です。適切に設計された業務フローがあれば、開発プロセスの効率が大幅に向上し、クライアントとの認識齟齬も防げます。
本記事では、システム開発における業務フローの本質的な役割から、実務で即活用できる作成手順、現場で培われたノウハウまで、実践的な内容を詳しく解説します。初めて業務フローを作成する方にも、すでに作成経験がある方にも役立つ知見をお届けします。
システム開発における業務フローとは
システム開発における業務フローとは、ビジネスプロセス全体の流れを図形や記号を用いて可視化したドキュメントを指します。誰が、いつ、どのような作業を行い、どのような判断を下すのかを時系列で整理し、関係者全員が同じ理解を持てるようにするものです。
業務フローが果たす3つの役割
業務フローは、システム開発において以下の3つの重要な役割を担っています。
要件定義の基盤形成
業務フローを作成する過程で、現行の業務プロセスを詳細に分析することになります。この分析により、システムに求められる機能や処理が明確になり、要件定義書の精度が格段に向上します。たとえば、承認フローを可視化すれば、承認者の権限レベルや承認ルート分岐の条件が明らかになり、システムに実装すべき承認機能の仕様が自然と導き出されます。
関係者間のコミュニケーション円滑化
開発プロジェクトには、クライアントの業務担当者、システムエンジニア、プロジェクトマネージャーなど、多様な立場の人が関わります。業務フローという共通言語があれば、専門用語に不慣れな業務担当者も開発者と対等に議論でき、認識の齟齬を防げます。
テストシナリオと運用設計への展開
完成した業務フローは、そのままテストケース設計のベースになります。フロー上の各分岐点が、テストすべき条件分岐に対応するからです。また、運用フェーズでのマニュアル作成やトレーニング資料の土台としても機能します。
業務フローがもたらす具体的なメリット
業務フローを適切に作成することで、プロジェクト全体に以下のようなメリットがもたらされます。
開発工数の削減が実現します。曖昧な仕様のまま開発を進めると、後工程での手戻りが発生しがちです。業務フローで事前に業務の流れを整理しておけば、設計フェーズでの手戻りを大幅に減らせ、結果として開発期間の短縮につながります。実際のプロジェクトでは、業務フロー作成に時間をかけたチームほど、総開発工数が少なくなる傾向があります。
品質の向上も見逃せません。業務フローを通じて業務の全体像を把握することで、例外処理やエッジケースの洗い出しが容易になります。「こういう場合はどうするのか」という問いかけを繰り返すことで、仕様の穴を開発前に埋められるのです。
プロジェクトメンバーの理解度も均一化されます。新しく参加したメンバーでも、業務フロー図を見れば業務の全体像をすぐに把握でき、早期に戦力化できます。
業務フローが欠如した場合のリスク
業務フローを作成せずにシステム開発を進めると、深刻な問題が発生するリスクが高まります。
最も顕著なのが、要件の抜け漏れです。口頭での説明だけで開発を進めると、「そんな処理も必要だったのか」という後出しの要件が次々と出てきます。これは単なるコミュニケーション不足ではなく、業務の全体像を俯瞰できていないことが根本原因です。
開発後半での大幅な仕様変更も頻発します。業務フローで事前に業務の流れを確認していれば気づけた問題が、実装段階やテスト段階で初めて発覚するのです。この段階での変更は、コストも時間も初期の何倍もかかります。
さらに、ステークホルダー間の認識齟齬が蓄積されます。開発チームが想定していた業務フローとクライアントの実際の業務フローが大きく異なることに、納品直前で気づくといった事態も起こりえます。
システムフローと業務フロー｜2つの違いを正しく理解する
システム開発の現場では、「システムフロー」と「業務フロー」という2つの概念が使われます。名称が似ているため混同されがちですが、両者は目的も対象範囲も異なる別物です。
システムフローの特徴と用途
システムフローは、システム内部でのデータの流れや処理の順序を表現した図です。プログラムがどのような順序で処理を実行し、どのようにデータが変換されていくかを技術的に記述します。
たとえば、ECサイトの注文処理システムであれば、「ユーザーが商品をカートに追加→在庫チェック処理→決済処理→在庫数更新→注文確定メール送信」といった、システム内部の処理フローをシステムフローで表現します。この図は主にエンジニアが設計・実装フェーズで使用し、プログラムのロジックを整理するために作成されます。
記述方法も技術的で、データベースへのアクセス、APIコール、条件分岐、ループ処理などがUML（統一モデリング言語）のアクティビティ図やシーケンス図の形式で表現されることが一般的です。
業務フローの特徴と用途
一方、業務フローは人間の業務活動とその流れを表現した図です。誰が、どのタイミングで、どのような作業を行い、どのような判断をするのかを可視化します。
同じECサイトの例で考えると、業務フローでは「顧客が商品を選択→カートに追加→購入ボタンをクリック→決済情報を入力→注文確定→倉庫担当者が注文を確認→ピッキング作業→梱包→出荷」といった、人間が関わる業務プロセス全体を描きます。
この図は要件定義フェーズで作成され、クライアントの業務担当者とエンジニアが共同で検討します。専門的な技術用語を使わず、業務用語で記述されるため、非エンジニアでも理解しやすいのが特徴です。
目的と対象範囲の違いを表で整理
業務フロー システムフロー 主な目的 業務プロセスの可視化と改善 システム処理の設計と実装 対象範囲 人間の作業を含む業務全体 システム内部の処理のみ 表現内容 誰が何をするか（業務活動） データがどう処理されるか（技術処理） 主な利用者 業務担当者、PM、SE SE、プログラマー 作成時期 要件定義フェーズ 設計・実装フェーズ 記述レベル ビジネス視点（非技術的） 技術視点（プログラムレベル）
実務での使い分け方
プロジェクトの初期段階では、まず業務フローを作成して業務全体の流れを把握します。この段階では「現行業務をそのままシステム化するのか」「業務プロセス自体を改善するのか」を検討します。
業務フローが固まったら、次にシステムフローを作成します。業務フローで定義された業務のうち、システムで自動化する部分を抽出し、技術的な処理の流れに落とし込んでいくのです。
両者は相互に関連しており、業務フローがシステムフローの入力情報となり、システムフローの実装可否が業務フローの見直しにフィードバックされます。この往復によって、実現可能で効率的なシステムが設計されていきます。

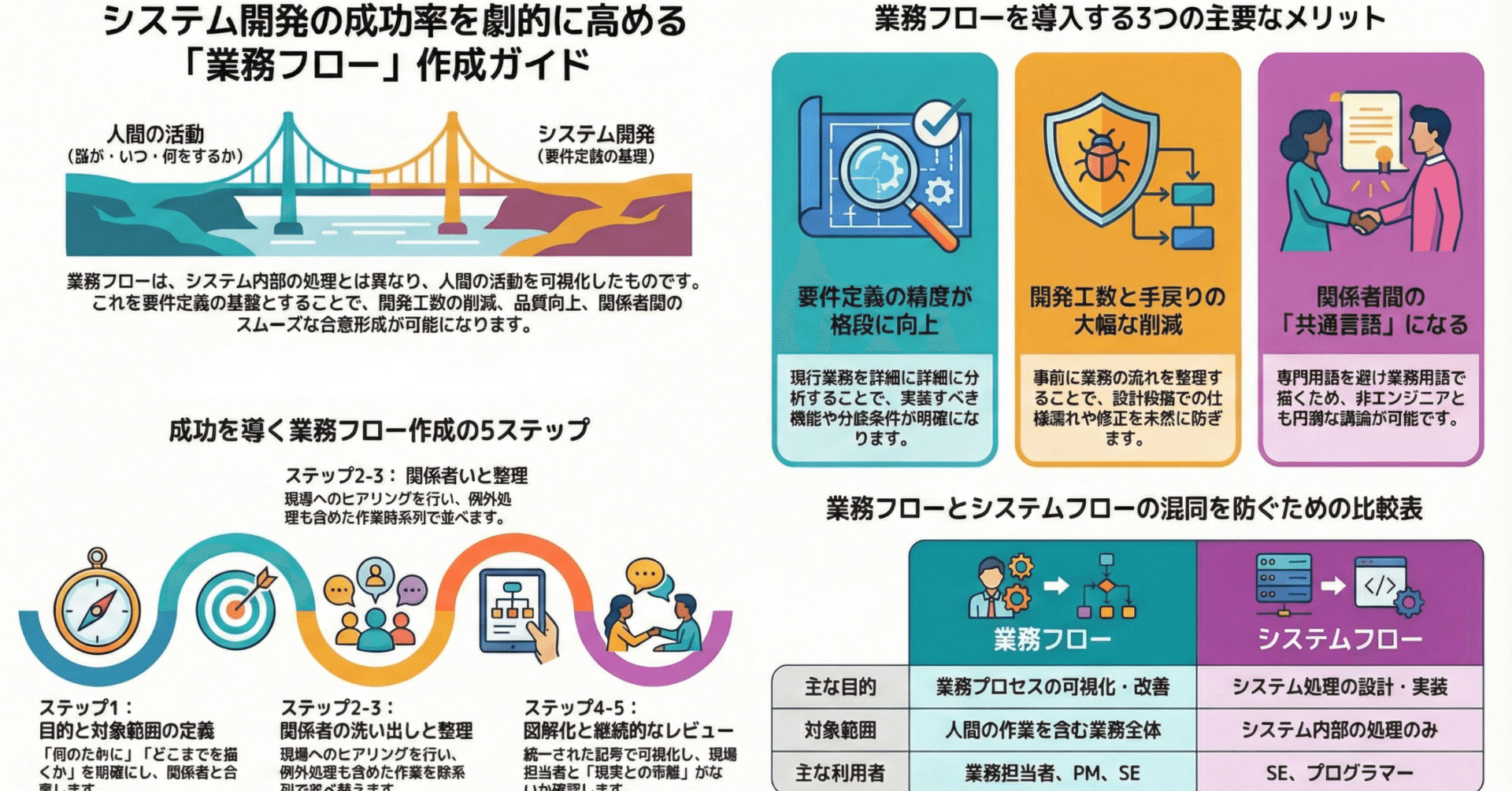

業務フロー図の書き方｜5つのステップで実践
業務フロー図を効果的に作成するには、体系的なアプローチが必要です。ここでは、実務で使える5つのステップを詳しく解説します。
ステップ1｜目的と対象範囲を明確に定義する
業務フロー作成の第一歩は、「何のために作るのか」「どこまでを対象とするのか」を明確にすることです。
目的が曖昧なまま作成を始めると、途中で迷走してしまいます。「新システムの要件定義のため」「既存業務の問題点洗い出しのため」「業務標準化のため」など、明確な目的を設定しましょう。
対象範囲の定義も重要です。たとえば受注業務であれば、「顧客からの問い合わせ受付」から「商品発送」までなのか、「請求書発行」まで含めるのか、「入金確認」まで追うのかで、フローの規模が大きく変わります。範囲を広げすぎると焦点がぼやけ、狭すぎると前後の業務との連携が見えなくなります。
プロジェクトキックオフの段階で、関係者全員とこの目的と範囲を合意しておくことが、後の手戻りを防ぐコツです。
ステップ2｜関係者と作業内容を徹底的に洗い出す
次に、業務に関わる全ての関係者（アクター）と、彼らが行う作業を洗い出します。
関係者には、社内の部署だけでなく、顧客や取引先、協力会社なども含まれる場合があります。見落としがちなのが、システム管理者や監査部門など、日常的には関与しないが特定のタイミングで必要となる関係者です。
作業内容の洗い出しには、現場へのヒアリングが不可欠です。業務担当者に「普段どのように仕事をしているか」を具体的に話してもらいます。この際、単に手順を聞くだけでなく、「なぜその作業が必要なのか」「どんな判断基準を使っているのか」まで深掘りすることが重要です。
また、正常系だけでなく例外処理も必ず確認します。「エラーが発生した場合」「承認が却下された場合」「期限を過ぎた場合」など、イレギュラーな状況での対応フローを明らかにしておかないと、後で大きな手戻りが発生します。
ステップ3｜作業を時系列で整理し分類する
洗い出した作業を、時系列順に並べて整理します。この段階では、まだ図に描く必要はありません。付箋やホワイトボードを使って、作業の順序を並べ替えながら検討するのが効果的です。
作業の分類も行います。「入力作業」「確認作業」「判断作業」「承認作業」「通知作業」など、作業の性質ごとにグループ化すると、後で図に起こす際にスムーズです。
並行して実施される作業や、特定の条件で分岐する箇所も明確にします。「AとBは同時に進める」「条件Xが満たされた場合はルートYへ、満たされなければルートZへ」といった情報を整理しておきましょう。
ステップ4｜記号と矢印を使ってフロー図を作成する
整理した情報をもとに、いよいよフロー図を描いていきます。
業務フロー図では、一般的に以下の記号を使用します。
開始/終了：角丸の長方形で表現。フローの起点と終点を明示します
処理（作業）：長方形で表現。具体的な作業内容を記述します
判断（分岐）：ひし形で表現。YesまたはNoで分岐する条件を記述します
データ/書類：平行四辺形で表現。入力データや帳票を示します
矢印：作業の流れの方向を示します
記号の使い方にはある程度の標準がありますが、重要なのは「チーム内で統一されたルールで使用すること」です。凡例を必ず用意し、誰が見ても同じ解釈ができるようにします。
スイムレーン形式を使うのも有効です。これは、横軸に時系列、縦軸に関係者（部署や役割）を配置し、誰がいつ何をするのかを一目で理解できるようにする手法です。
ステップ5｜レビューと改善を繰り返す
初稿が完成したら、必ず関係者全員でレビューを行います。
レビューでは、実際の業務担当者に図を見てもらい、「この流れで実際の業務が表現できているか」を確認します。開発者だけで作成したフローは、現実の業務と乖離していることが少なくありません。
また、想定していなかったケースがないかも検証します。「こういう場合はどうするのか」という質問を繰り返すことで、見落としていた分岐や例外処理が見つかります。
フィードバックをもとに修正し、再度レビューを行うというサイクルを2〜3回繰り返すのが理想的です。この過程で、業務フローの精度が飛躍的に向上します。
見やすく正確な業務フロー図を作成する7つのコツ
業務フロー図の品質は、見やすさと正確さで決まります。ここでは、実務経験から導き出された、より良いフロー図を作成するためのコツを紹介します。
コツ1｜前提条件とルールを文書化する
フロー図を描き始める前に、前提条件と記載ルールを明文化しましょう。
前提条件には、業務の実施環境、関係者の役割定義、使用する帳票やシステムの種類などを含めます。たとえば「営業部門は東京本社の営業部のみを対象とする」「承認者は課長職以上とする」といった具合です。
記載ルールでは、記号の使い方、命名規則、粒度の基準などを定めます。「処理は必ず動詞で終わる」「1つの処理は30文字以内で記述する」「分岐は2択に限定する」などの統一ルールがあると、複数人で作成する場合も一貫性が保たれます。
コツ2｜開始と終了を明確にマークする
業務フローには必ず明確な開始点と終了点が必要です。
開始は「何をトリガーとして業務が始まるのか」を具体的に示します。「顧客から注文メールが届く」「毎月1日になる」「在庫数が閾値を下回る」など、明確なイベントを記述しましょう。
終了も同様に、「どの状態になったら業務が完了とみなされるのか」を明示します。「商品発送完了」「請求書発行完了」「データベース更新完了」など、具体的な完了条件を記載します。
複数の終了パターンがある場合（正常終了とエラー終了など）は、それぞれを別の終了記号で表現し、どの条件でどちらの終了に至るかを明確にします。
コツ3｜分岐条件と時系列を具体的に記述する
フロー図で最も重要なのが、分岐条件の明確化です。
「承認」「却下」といった抽象的な記述ではなく、「金額が100万円以上の場合は部長承認へ、100万円未満の場合は課長承認へ」のように、判断基準を具体的に記述します。曖昧な条件は、後で解釈の違いを生む原因になります。
時系列の流れも意識します。フローは基本的に上から下、または左から右に流れるように配置し、逆行する矢印は最小限に抑えます。どうしても逆行が必要な場合は、その理由を注記します。
並行処理がある場合は、分岐点と合流点を明確にし、「AとBが両方完了したら次へ進む」のか「AまたはBのどちらかが完了したら次へ進む」のかを明示します。
コツ4｜処理の粒度を全体で統一する
フロー図内の処理の詳細度（粒度）がバラバラだと、非常に読みにくくなります。
たとえば、ある箇所では「見積書を作成する」という大まかな処理で表現しているのに、別の箇所では「Excelを開く→テンプレートを選択する→顧客名を入力する→商品コードを入力する」と細かく分解されていると、全体のバランスが崩れます。
1つのフロー図内では、処理の粒度を統一します。概要レベルのフローと詳細レベルのフローは、別々の図として階層化して管理するのが効果的です。
粒度の目安としては、「1つの処理が5〜10分程度で完了する単位」が適切です。これより細かいと図が複雑になりすぎ、これより粗いと具体性に欠けます。
コツ5｜1ページに収まるサイズで設計する
業務フロー図は、できる限り1ページに収めることを推奨します。
複数ページにまたがるフローは、全体像の把握が難しく、レビューやディスカッションの際に不便です。A3用紙1枚、またはPC画面1画面で全体が見渡せるサイズが理想的です。
どうしても1ページに収まらない場合は、フローを複数の図に分割し、それぞれに明確な名前をつけます。分割した図の間は、「次ページへ」「前ページから」といった接続記号で関連を示します。
コツ6｜他のドキュメントとの連携を考慮する
業務フロー図は単独で完結するものではなく、他のドキュメントと連携して使われます。
要件定義書や機能仕様書と紐づけるために、フロー上の各処理に一意のIDを振っておくと便利です。「BF-01」「BF-02」といった識別子があれば、要件定義書で「処理BF-01の詳細は〜」と参照できます。
また、業務フローから使用する帳票やマスタデータを明示しておけば、後のデータモデル設計やデータベース設計がスムーズになります。
コツ7｜定期的な更新とバージョン管理
業務フローは一度作成して終わりではありません。
業務が変更されたり、システムの仕様が変わったりした際には、フロー図も更新する必要があります。更新履歴を記録し、バージョン番号を付与することで、「いつの時点のフローなのか」が明確になります。
特に、要件定義フェーズから設計フェーズ、実装フェーズと進む中で、フローが少しずつ変化していくのは自然なことです。変更内容と変更理由を記録しておくことで、後で「なぜこの仕様になったのか」を振り返ることができます。
業務フロー図作成に役立つツール選択ガイド
業務フロー図を作成するツールは数多く存在します。目的や環境に応じて最適なツールを選ぶことが、作業効率を大きく左右します。
オンライン共同編集ツール｜Miro、Lucidchart、draw.io
Miroは、リアルタイムでの共同編集に優れたオンラインホワイトボードツールです。付箋機能を使ったブレインストーミングから、フローチャート作成まで一貫して行えます。リモートワークでの協働作業に最適で、複数人が同時に編集しながらディスカッションできるのが強みです。
Lucidchartは、業務フロー図に特化した機能を持つクラウドツールです。豊富なテンプレートと記号ライブラリが用意されており、ドラッグ&ドロップで直感的にフローを作成できます。他のドキュメントへのリンク埋め込みや、Google Workspace、Microsoft 365との連携も強力です。
draw.io（diagrams.net）は、完全無料で使えるオープンソースのダイアグラム作成ツールです。インストール不要でブラウザ上で動作し、Google DriveやOneDriveに直接保存できます。無料ながら機能制限がなく、複雑なフロー図も作成可能です。
オフライン専用ツール｜Microsoft Visio、Astah
Microsoft Visioは、エンタープライズ向けの本格的なダイアグラム作成ツールです。業務フロー図だけでなく、組織図、ネットワーク図、フロアプランなど、あらゆる種類の図を高品質に作成できます。Microsoft 365との統合により、SharePointでの共有やTeamsでのコラボレーションもスムーズです。ただし、ライセンス費用がかかるため、組織での導入には予算確保が必要です。
Astahは、日本製のUMLモデリングツールで、業務フロー図も作成できます。日本語のドキュメントやサポートが充実しており、国内企業での導入事例が多いのが特徴です。システムフローと業務フローを同一ツールで管理したい場合に適しています。
汎用ツールでの作成｜PowerPoint、Excel
PowerPointは、多くの企業ですでに導入されており、追加コストなしで使える点がメリットです。図形やSmartArtを使えば、シンプルな業務フロー図を作成できます。プレゼンテーション用のスライドとして配布する場合にも便利です。ただし、大規模で複雑なフローの管理には向きません。
Excelは、セルのグリッドを利用してフロー図を配置できます。表計算機能と組み合わせて、フロー図に定量データを付加することも可能です。ただし、矢印の接続や図形の整列が手動になるため、作業効率は専用ツールに劣ります。
ツール選択の判断基準
ツール選択では、以下の要素を考慮します。
チームの規模と作業形態：複数人での同時編集が必要ならMiroやLucidchart、個人作業中心ならdraw.ioやVisioが適しています。
予算：無料で始めたいならdraw.io、組織として本格導入するならVisioやLucidchartの有料プランを検討します。
既存環境との親和性：すでにMicrosoft 365を使っているならVisio、Google Workspaceを使っているならdraw.ioやLucidchartが連携しやすいでしょう。
フロー図の複雑さ：シンプルなフローならPowerPointで十分ですが、複数レイヤーの複雑なフローには専用ツールが必要です。
どのツールを選ぶにせよ、チーム全員が使いこなせることが最重要です。高機能なツールでも、使いこなせなければ意味がありません。まずは無料版やトライアルで試用し、チームに合ったツールを見極めましょう。
業務フロー作成で陥りがちな5つの失敗パターンと対策
業務フロー作成では、経験の浅いチームが同じような失敗を繰り返す傾向があります。典型的な失敗パターンを知り、事前に対策することで、無駄な手戻りを防げます。
失敗パターン1｜理想論ばかりで現実の業務を反映できていない
システム開発者が陥りやすいのが、あるべき姿（To-Be）にこだわりすぎて、現状（As-Is）を無視してしまう失敗です。
「こうあるべきだ」という理想を先に描いてしまうと、現場の実態とかけ離れたフローになりがちです。実際の業務には、組織の事情や取引先との関係、法規制への対応など、一見非効率に見えても省略できない工程が存在します。
対策：まずAs-Isフローを正確に描き、現状を完全に理解してから、To-Beフローを検討します。現場担当者へのヒアリングを丁寧に行い、「なぜこの工程が必要なのか」の背景を理解することが重要です。
失敗パターン2｜例外処理や分岐を省略してしまう
正常系の流れだけを描いて、エラー処理や例外ケースを後回しにするのも典型的な失敗です。
実際の業務では、承認が却下される、データに不備がある、期限を過ぎる、システムがエラーを返すなど、様々なイレギュラーが発生します。これらを想定せずにシステムを作ると、本番稼働後にトラブルが多発します。
対策：フロー作成の段階で「このステップで問題が発生したらどうするか」を必ず検討します。各処理について、正常終了だけでなく、異常終了時の処理フローも明記しましょう。
失敗パターン3｜関係者のヒアリング不足で後から大幅修正
開発チームだけでフローを作成し、現場へのヒアリングを怠ると、後で大きな手戻りが発生します。
業務の細かいルールや暗黙知は、実際に業務を行っている担当者しか知りません。ドキュメントにも残っていないことが多く、ヒアリングなしでは把握できません。
対策：フロー作成の初期段階から現場担当者を巻き込み、定期的にレビューセッションを設けます。「こういう理解で合っていますか」と何度も確認することで、認識のズレを早期に修正できます。
失敗パターン4｜粒度がバラバラで統一感がない
1つのフロー図の中に、抽象的な処理と具体的な処理が混在すると、非常に分かりにくくなります。
たとえば「顧客対応を行う」という大まかな処理と、「Aシステムにログインする」という細かい処理が同じレベルで並んでいると、フローの全体像が掴めません。
対策：フロー作成前に粒度のルールを決めます。「概要フローは業務単位、詳細フローは作業単位」といった階層構造を設計し、それぞれのレベルでフローを分けて作成します。
失敗パターン5｜メンテナンスされず陳腐化する
せっかく作成したフローも、更新されなければすぐに実態と乖離してしまいます。
業務は常に変化します。システムのバージョンアップ、組織変更、法改正などで業務フローも変わっていくのに、ドキュメントだけが古いままというケースは非常に多く見られます。
対策：業務フローをプロジェクトドキュメントとしてではなく、業務マニュアルの一部として継続的に管理する体制を作ります。変更管理プロセスを定め、業務が変わったらフローも更新するルールを組織に根付かせることが重要です。
実践的な業務フロー活用シーン
業務フローは単なるドキュメントではなく、プロジェクトの様々な場面で実務的な価値を発揮します。
要件定義での活用｜システム機能への落とし込み
業務フローから、システムに実装すべき機能を抽出できます。
フロー上の各処理を見ながら、「この処理は人間が行うべきか、システムで自動化すべきか」を判断していきます。定型的な処理はシステム化の対象となり、判断を伴う処理は人間が行うか、または判断基準を明確化してシステム化を検討します。
分岐点は、システムの条件分岐ロジックに直接対応します。「金額が100万円以上」という条件は、そのままプログラムの条件文になります。
入力データや出力帳票も、フローから明確になります。どのタイミングでどんなデータが必要かが分かれば、データベース設計やUI設計がスムーズに進みます。
テスト設計での活用｜網羅的なテストケース作成
業務フローは、テストケース設計の強力な基盤になります。
フロー上の各分岐点が、テストすべき条件になります。すべての分岐を通るテストケースを設計することで、網羅的なテストが実現します。
正常系だけでなく、異常系のフローも明記されていれば、エラーハンドリングのテストも漏れなく実施できます。
運用設計での活用｜マニュアルとトレーニング
システム稼働後の運用マニュアルも、業務フローをベースに作成できます。
フロー図に各処理の詳細手順を加えれば、そのまま操作マニュアルになります。新入社員や異動者のトレーニング資料としても活用でき、業務の全体像を短時間で理解してもらえます。
業務改善での活用｜ボトルネックの発見
業務フローを可視化すると、非効率な箇所が浮き彫りになります。
同じような処理が複数箇所で行われていたり、不必要な承認プロセスが挟まっていたり、手作業で行っている処理がシステム化できそうだったり、といった改善ポイントが見つかります。
改善前と改善後のフローを並べて比較することで、改善効果を関係者に分かりやすく説明できます。
システム開発を成功に導く業務フロー設計の本質
業務フローは、単なる図ではなく、プロジェクト関係者の共通認識を形成するための重要なコミュニケーションツールです。
システム開発の失敗の多くは、技術的な問題ではなく、認識の齟齬やコミュニケーション不足に起因します。業務フローという共通言語があれば、「同じ絵を見ながら議論する」ことができ、誤解や行き違いを大幅に減らせます。
また、業務フローを作成する過程そのものに価値があります。現場担当者、システムエンジニア、プロジェクトマネージャーが協力してフローを描くことで、それぞれの視点が融合し、より良いシステム設計が生まれます。
完璧なフローを一度で作ろうとする必要はありません。最初は粗くても構わないので、まず描いてみる。そして関係者からフィードバックをもらい、修正を重ねていく。このイテレーティブなプロセスが、精度の高いフローを生み出すのです。
業務フローに投資した時間は、後工程での手戻り削減という形で何倍にもなって返ってきます。要件定義フェーズで丁寧に業務フローを作り込むことが、システム開発成功への確実な道筋となるのです。
